中科微型直流磁力隔离泵DC50B扬程13米流量1800L/H

点击图片查看原图
品牌: 深圳中科世纪
电压: 5~24V
功率: 5~86.4W
扬程: 1~13M
单价: 面议
起订: 10 台
供货总量: 100000 台
发货期限: 自买家付款之日起 7 天内发货
所在地: 广东省 深圳市
有效期至: 长期有效
最后更新: 2017-05-10 13:26
浏览次数: 5603
询价
公司基本资料信息


产品详细说明

nfig="{}" style="margin-bottom: 0px; width: auto !important;">
  • 详细信息
  • 成交0
  • 评价0
  • 订购说明

已选0/0.00


nfig="{"showOn":["mod-detail-description"],"title":"产品属性"}" ready-to-show="true" style="margin-bottom: 22px; position: relative; color: rgb(51, 51, 51); border-bottom: 1px solid rgb(229, 229, 229); border-image: initial; border-left: none; border-right: none; border-top: 0px; zoom: 1; width: auto !important;">
品牌 中科 型号 DC50B 材质 工程塑料
性能 耐磨 用途 潜水泵 驱动方式 磁力
输送介质 热水泵 泵轴位置 卧式 叶轮结构 半开式叶轮
叶轮吸入方式 其他 流量 1.8(m3/h) 叶轮数目 7
扬程 13(m) 吸入口径 20(mm) 排出口径 20(mm)
结构原理 中开泵 级数 多级 重量 0.6(kg)
电压 12-24(V) 规格 DC50B-1250A,DC50B-12100A,DC50B-2480A,DC50B-24130A



nfig="{"showOn":["mod-detail-description"],"title":"详细信息","tabConfig":{"trace":"tabdetail","showKey":"mod-detail-description"} ,"catalog":[{"contentUrl":"http://img02.taobaocdn.com/tfscom/TB1oLitOXXXXXcYapXXXXXXXXXX","id":"0","title":"图文详情"}] }" ready-to-show="true" style="margin-bottom: 22px; overflow: hidden; position: relative; width: auto !important;">


DC50B系列

外观图

 undefined


参数规格

序号

类别

规格

1

泵体尺寸及重量

100.5mmx95.5mmx69.6mm;480g

2

水泵出水口外径

20mm

3

水泵进水口外径

20mm

4

驱动方式

无刷直流磁力隔离(三相无传感器程序驱动)

5

水泵壳体材料

PA66+30%GF (可更换)

6

使用方式

可长时间连续运转

7

使用介质

水,油,以及其他酸碱溶液

8

最大工作温度

60℃【两相/T系列】或者100℃【三相/SA系列

9

功耗

2.5W~45.6W【两相】;2.5W~86.4W【三相】

10

额定电压

12Vdc或24Vdc

11

使用电压

5Vdc ~ 14Vdc(最大)或5Vdc ~ 26Vdc(最大)

12

最大负载电流

2.0A【两相】or 3.8A【三相】

13

最大流量

23L/MIN【两相】;30L/MIN【三相】

14

最大静态扬程

8M【两相】;13M【三相】

15

噪音

<40dB (1M距离)

16

防水等级

IP68(可潜水安装)

17

寿命

大于30000小时

18

供电方式

太阳能板,蓄电池,适配器,电源模块

19

保护功能(选配)

可选配缺水保护、空转保护、堵转保护、卡死保护

20

调速功能(调功率)(选配)

可选配PWM调速,0~5V模拟信号调速,电位器调速

21

速度反馈(选配)

脉冲信号, 水泵的实际转速为脉冲信号频率的30倍

22

水泵特点

1、体积小,效率高,寿命长,噪音低;

2、陶瓷轴芯,碳纤维石墨轴套超级耐磨;

3、死亡率低于0.5%

4、无碳刷无磨损,采用电子换向,三相直流水泵采用智能程序驱  动,软启动无冲击,自带保护功能;

5、软启动可直接连接太阳能板供电;

6、采用耐高温材料,三相水泵可浸泡100度开水长期运转;

7、水电隔离,环氧树脂灌封,完全防水,防漏电;

水泵内部结构特点undefined

参数表(仅供参考,水泵24V扬程调制范围3~5M,12V扬程,范围2-3.5M)

型号

电压

最大负载电流

最大扬程

最大流量

最大功耗

V (dc)

A

m

L/H

W

DC50B-1250T

12

2.0

5.0

1140

24

DC50B-1250S

DC50B-1250A

 DC50B-12100S

12

4.5

10

1560

54

 DC50B-12100A

DC50B-2480T

24

2.0

8.0

1380

48

DC50B-2480S

DC50B-2480A

DC50B-24130S

24

3.60

13

1800

86.4

DC50B-24130A

选型注意事项

  • 选型时务必给出使用环境:例如连续工作时间、水温、介质等,水泵功率超过一定的功率就不适合长期在60度或者100度以上水温连续工作,务必与技术员沟通以便选择最合适的水泵!
  • 上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流,也为水泵最大电流,当水泵接上系统之后水泵的工作电流会降低到最大负载电流的70%-85%。
  • 水泵的扬程为最大送水高度,即到达最大扬程点的流量为零。
  •  水泵的流量为水平流量,即水平抽水的流量。

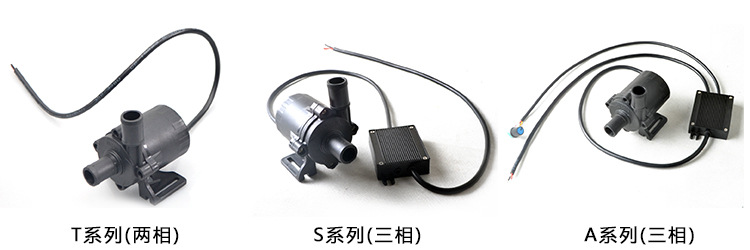

两相直流水泵与三相直流水泵(无传感器智能)的区别

两相(T系列)

传感器驱动,电路板必须内置,无法通过智能方式调速启动有冲击

三相S/A系列)

直流三相指的是无传感器智能驱动,电路板可外置(泵体可以耐高温)。

可调速(PWM、0~5V模拟信号、电位器调速)【选配】

堵转及反接保护,过压过流保护,过温保护

软启动,启动电流低,无冲击,特别适用于太阳能板直接供电

两厢三相对比中文


电压冲击对比中文




三相直流水泵接线图解undefined



位器调速接线方法:(非调速水泵没有引出调速信号线)

 调速接口中的红线为正5V,黄色线为调速信号线,黑线为地线,红色和黑色线分别接电位器的两端,黄线接电位器的中间,

这样旋动电位器可使黄线的电压在0-5V之间滑动,从而采用电位器实现了0 -5V之间的调速。切勿将红线和黑线碰到一起,这样

容易导致电路板烧坏,电位器调速和VR(0-5V)调速是一样的,如果采用VR调速则只需要将电位器取下,按照VR调速方法接线即可。

PWM或者模拟信号VR(0-5V)调速的接线方法:

PWM(50-800HZ信号幅值为5v)或者模拟信号(0-5V)调速只需要将调速接口中的黄色线接到外界控制系统的调速信号

发生端口(PWM或者0-5V),黑线接到系统地线,红线悬空即可。

 undefined

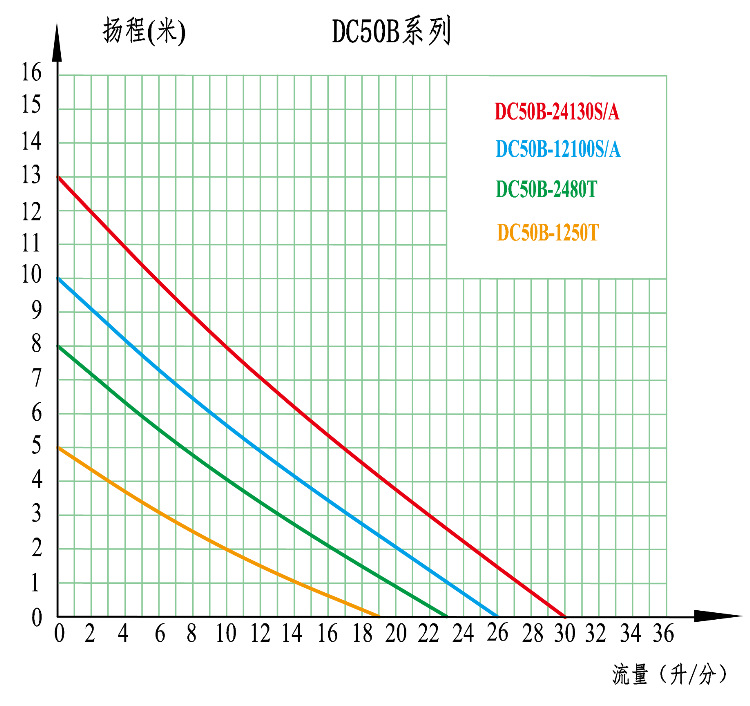

流量-扬程曲线图undefined

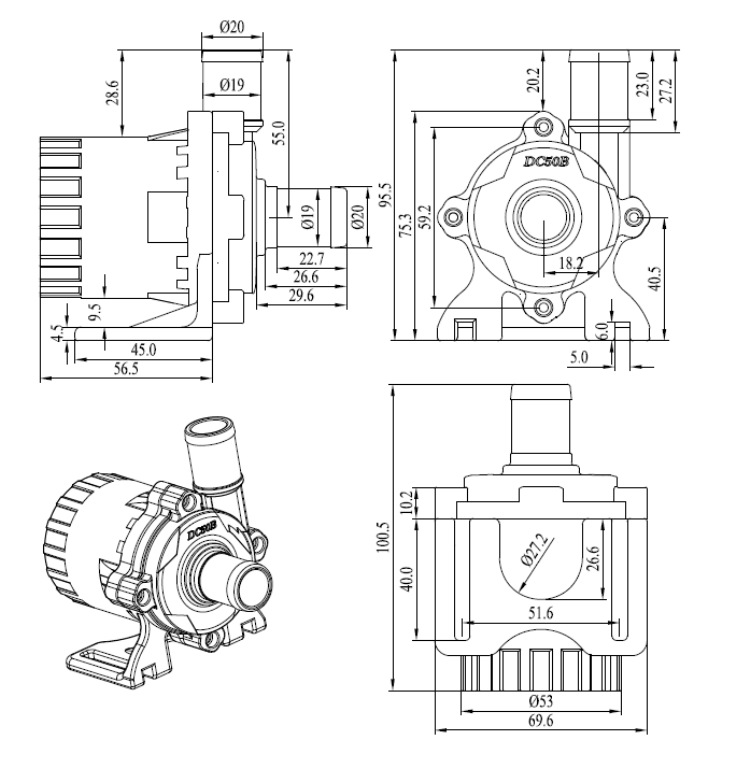

尺寸图undefined


产品细节图

undefined



应用范围

电动汽车散热系统,自动化设备水循环,水制冷等电器,饮水机,卫浴产品,碎纸机,无土栽培,水暖床垫,空调抽水,水族鱼缸,桌面工艺品,足浴盆,水暖床垫,热水器,电脑水冷,水冷风扇,医疗器械,制药系统,化工,循环系统,冷却散热系统,制冷系统,水冷空调,水冷风扇,移动洗澡机,太阳能喷泉,太阳能循环系统,家庭增压系统,别墅供水系统,小型灌溉系统,水处理系统,小型供水系统,汽车循环系统,汽车加热系统,机床,家用电器,厨房电器,卫浴产品,热水循环系统

产品检验undefined

产品爆炸图产品爆炸图改

选型指南

undefined

型号

电压(DC)

电流范围

最大扬程

最大流量

进水口径

出水口径

调速

空转/卡死保护

DC30A

5~12V

0.1~0.35A

 3m

4L/MIN

8mm

8mm

定做

选配

DC40

6~24V

0.15~1.2A

 8m

11L/MIN

14mm

10mm

PWM/0~5V/手动

选配

DC40A

6~24V

0.15~1.2A

 6m

14L/MIN

14mm

14mm

PWM/0~5V/手动

选配

DC40C

6~24V

0.15~1.2A

 6m

15L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC40D

6~24V

0.15~1.2A

 8m

10L/MIN

10mm

10mm

PWM/0~5V/手动

选配

DC40F

6~24V

0.15~1.2A

 6m

16L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC40H

6~24V

0.15~1.2A

 11m

7.5L/MIN

11mm

8mm

PWM/0~5V/手动

选配

DC50

6~24V

0.15~3.8A

7m

44L/MIN

22mm

22mm

PWM/0~5V/手动

选配

DC50A

6~24V

0.15~3.8A

 5m

60L/MIN

27mm

27mm

PWM/0~5V/手动

选配

DC50B

6~24V

0.15~3.8A

 13m

30L/MIN

20mm

20mm

PWM/0~5V/手动

选配

DC50C

6~24V

0.15~3.8A

 8m

42L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50D

6~24V

0.15~3.8A

 8m

42L/MIN

20mm

20mm

PWM/0~5V/手动

选配

DC50E

6~24V

0.15~3.8A

 15m

25L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50F

6~24V

0.15~3.8A

 15m

25L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50G

6~24V

0.15~3.8A

8m

40L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50K

6~24V

0.15~3.8A

16m

23L/MIN

14mm

14mm

PWM/0~5V/手动

选配

DC50W

24V

1~3.8A

造浪

28000L/H

潜水

58mm

变频调速控制

选配

DC50Q

24V

1~3.8A

 5m

5000 L/H

1寸螺纹

1寸螺纹

变频调速控制

选配

DC60Q

24V

1~5A

5m

12000L/H

1.2寸螺纹

1.2寸螺纹

变频调速控制

选配

备注:

1、扬程流量范围内的都可以定制。

2、进出水口尺寸,连接方式可开模定制。

3、调速方式可以定制,可定制控制系统,也可根据系统定制水泵。

4、工作温度常规60度以内,可以定做100度的,详情请查看相关系列具体信息。

5、可定做食品级水泵。

6、可定做静音水泵。

详细型号及参数请查询中科世纪官网:http://www.smalldcpump.com

安装方式



水泵安装中文
