点击图片查看原图浪涌保护器，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路、低压电气线路提供安全防护的电子装置。适用于交流 50/60Hz，额定电压380V的供电系统或光伏系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护，满足家庭住宅、第三产业及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
2 执行标准
(I 类)执行标准：GB/T 18802.1-2011(IEC61643-1：2005,MOD),I 类试验
(II 类)执行标准：GB/T 18802.1-2011(IEC61643-1：2005,MOD),II 类试验
(光伏专用)执行标准：EN 50539-11：2012，II 类试验
3 产品特点
保护通流量大，达到 0 残压，响应时间快
采用最新灭弧技术，彻底避免火灾隐患
带有状态指示，指示浪涌保护器的工作状态
结构严谨，工作稳定可靠安全
4 型号命名
5 正常工作条件
使用在标称电压下
安装在海拔 2000m 以下
使用环境温度：-40℃～+80℃
6 技术参数与外形

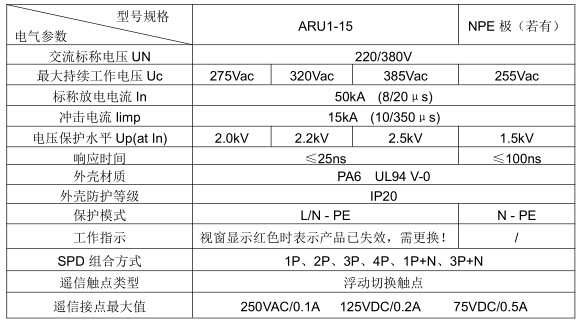

ARU1-15 型 SPD 技术参数：
ARU2-120 型 SPD 技术参数：

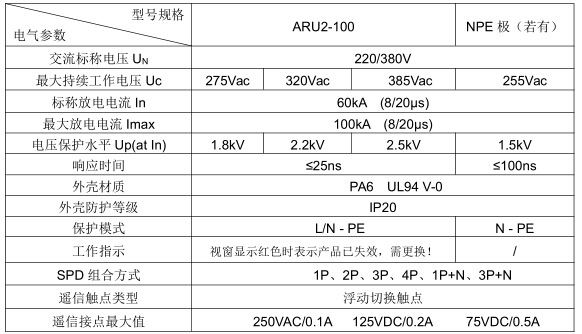

ARU2-100 型 SPD 技术参数：

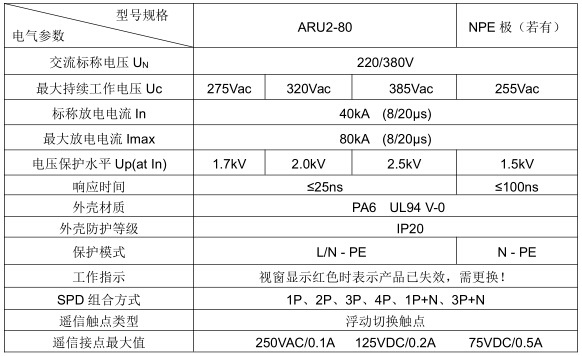

ARU2-80 型 SPD 技术参数：

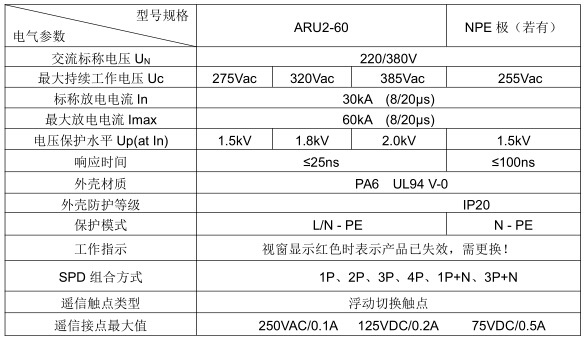

ARU2-60 型 SPD 技术参数：
ARU2-40 型 SPD 技术参数：
ARU2-25 型 SPD 技术参数：
ARU2-25 型 SPD 技术参数：
7 产品外形
8 接线方式
8.1 单相电源(RCD 之前)TN、 IT(有 N 线)系统 1+1(N-PE)模块连接方式
8.2 单相电源 TN-S、TN-C-S(RCD 之后)TT、IT(有 N 线)系统 2 模块接线方式
8.3 三相电源 TN-C、IT(有 N 线)系统 3 模块接线方式
8.4 三相电源(RCD 之前) TT、IT(有 N 线)系统 3+1(N-PE)模块接线方式
8.5 三相电源 TN-S、TN-C-S(RCD 之后)TT、IT(有 N 线)系统 4 模块接线方式
9 安装及维护
建议使用 DIN 导轨安装，将浪涌保护器卡入导轨上固定即可;
浪涌保护器需并联安装在被保护设备的前端电源线路上，必须断电安装;
为防止非雷击事故，建议在浪涌保护器前端安装小型断路器或防雷保护熔丝;浪涌保护器与被保护设备的距离应不大于 5m 为宜;
断路器与浪涌保护器之间连接的导线长度应尽量短，相线/零线以不大于 1m 为宜，接地线以不大于 0.5m
为宜，当距离大于此长度时，导线的截面应该成比例增大，导线拐角处应有弧度;
浪涌保护器相线及地线规格均应符合规范要求，连线应短且粗，确保接地电阻小于 4Ω;
每年雷雨季节来临前请仔细检查防雷模块是否失效，如失效，请及时更换。
附录一
浪涌保护器前级保护和配线一览表
